XT103高滲透環(huán)氧樹脂裂縫修復材料
產(chǎn)品說明
XT103高滲透環(huán)氧裂縫修復材料是以環(huán)氧樹脂為主劑，配以呋喃樹脂為活性稀釋劑、與曼尼希反應制備的固化劑相配合制備的一種表面張力小、粘度低、具有特優(yōu)的濕潤和浸潤能力強的裂縫修復材料。主要用于混凝土結構細小裂縫、缺陷的修復。
產(chǎn)品特點
●粘度低，表面張力小、可灌性好，對細微裂縫的滲入能力強。
●具有補強加固功能。
●固結體環(huán)保性能好。
適用范圍
●0.2mm以下混凝土裂縫的灌漿補強修復。
技術指標
（執(zhí)行JC/T1041-2007《混凝土裂縫用環(huán)氧樹脂灌漿材料》標準L Ⅱ型）
項 目 | 技術要求 | 檢測結果 | |
外 觀 | 紅褐色液體 | 紅褐色液體 | |
漿液密度/g/cm3 | > 1.00 | 1.07±0.03 | |
粘度 /mPa.s | < 30 | 8±4 | |
可操作時間/min | > 30 | 150±30 | |
抗壓強度/ MPa | ≥ 70 | 105±5 | |
拉伸剪切強度/ MPa | ≥ 8.0 | 9.5±1 | |
抗拉強度/ MPa | ≥ 15 | 35±5 | |
粘接強度/MPa | 干粘接 | ≥ 4.0 | 4.5±0.5 |
濕粘接 | ≥ 2.5 | 3.0±0.5 | |
抗?jié)B壓力/MPa | ≥ 1.2 | 1.3±0.1 | |
滲透壓力比/% | ≥ 400 | 450±20 | |
施工要點

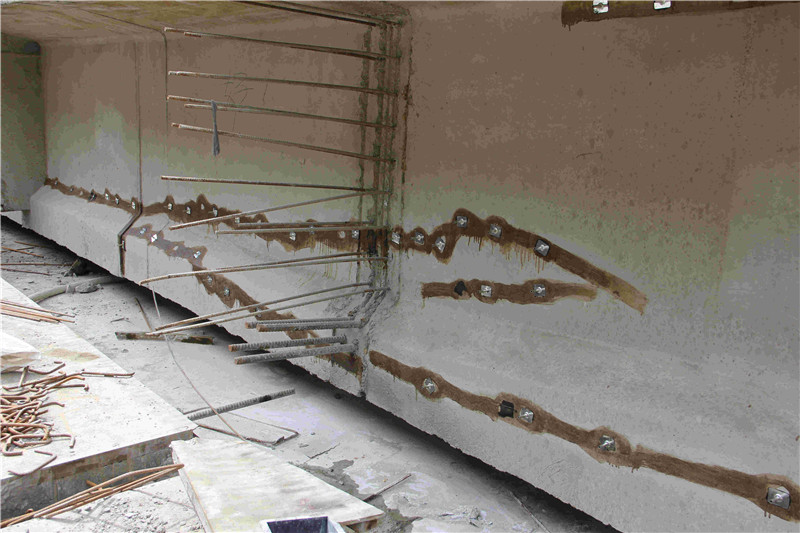

●灌漿前，先把施工基面清理干凈，然后固定灌漿嘴，并用環(huán)氧膠泥封縫。
●漿液配制：按高滲透環(huán)氧：固化劑=100:（8～12）的重量比，將固化劑倒入高滲透環(huán)氧漿液中充分攪拌，即可用灌漿泵進行灌漿，漿液灌滿后，保持壓力一段時間，密切注意灌漿壓力的變化，防止爆管。
● 漿材固化72h后，可將外露的灌漿嘴切去并用水泥砂漿抹平。
注意事項
● 配制的漿液應在一小時內(nèi)用完，以防發(fā)生爆聚。
● 施工現(xiàn)場應保持空氣流通，并應戴好勞保用品。
● 灌漿后應及時用環(huán)保型有機溶劑清洗機具。
● 應置于陰涼、通風處保存，使用和存儲過程中應注意防火、防潮。
包裝規(guī)格
采用塑料桶包裝，A組分：20Kg/桶或200kg/桶；B組分：2.5kg/桶或20kg/桶。
儲存期
12個月。

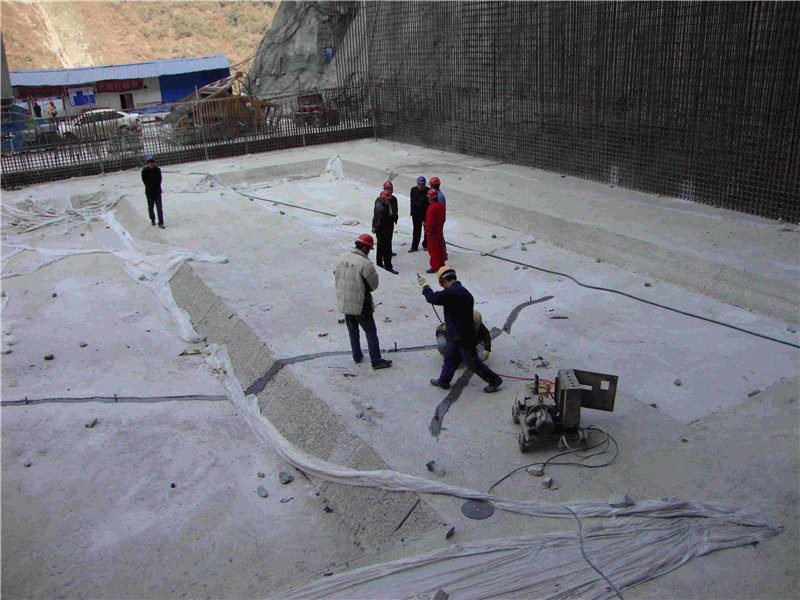

廣泛地應用在房屋建筑、高速公路、城市道橋、地鐵及軌道交通、高速鐵路、機場、煤礦、水利水電設施工程等眾多領域
